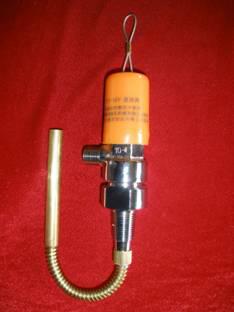

钢瓶速放阀YY-SFF-1

YY-SFF-Ⅰ/Ⅱ速放阀

 使用说明书

宁波市鄞州液压机械有限公司

      YY-SFF-Ⅰ/Ⅱ速放阀装配使用说明书

    经充气试验YY-SFF-Ⅰ/Ⅱ速放阀，需重新使用；或者在救生筏站检修时，需按以下方法重新装配方可使用：

一、将卸掉下阀体后的操作头组件，拧开弹力座与上阀体之间的螺纹，拿出撞针、弹簧清洁清理擦干后，仔细检查各零部件，确保完好无损后，重新更换撞针上的密封圈（φ8×1），弹力座上的密封圈（φ25×1.9），重新装入，然后扳紧（力矩大于100N.m）弹力座与上阀体之间的螺纹。

二、把装配专用工具拧在已经装配好的上阀体M30螺纹上，拧紧后，扳动扳手到底，使上阀体上的撞针向上升到最高位置，再重新装入新的不锈钢钢珠到撞针顶部孔中，放好密封圈（φ14×2）然后安上拉索，按紧，再把扳手恢复原状，拧出装配工具，装上保护套即可。

三、装配好后必须重新进行试验，其启动力应保证80N至150N范围内，合格后装上橡胶保护套。

四、将下阀体固定住，用扭力扳手（50至60N.m）的力将螺塞装入下阀体，然后将吸管与下阀体螺纹连接好。

五、上、下阀体安装力矩不大于100N.m。

六、阀体--钢瓶安装力矩不大于150N.m。

注意：为了保证产品的可靠使用性能，各救生筏筏站在每次救生筏检修时必须更换以下配件：1、拉索组合；2、φ8×1、φ2.5×1.9和φ14×2密封圈，3、橡胶保护套（如保险扣已破坏）；4、钢珠。并建议使用原生产厂提供配件。
